型材长度 型材长度 · L

计算LK系统创建的型材模型长度，支持直线型材和弯曲型材两种模式，可将长度一键存储至Rhino物件属性中
📂 LK → Util 📄 BrepLength.cs 🔘 按钮触发 📐 弯曲型材

📖 功能概述

该组件专为LK系统创建的型材模型设计，提供精确的长度测量。组件根据型材路径的几何特性自动判断使用直线模式还是弯曲模式：

内置布尔按钮，触发后可将计算结果写入Rhino物件的UserDictionary（键名：L），方便后续BOM清单自动提取。

📥 输入参数

名称类型必填说明
型材模型 Brep 必填 需要计算长度的型材模型。必须是由LK系统创建、包含标准属性的模型（pln、拉伸-路径、拉伸-截面、拉伸-截面pln、起端切面、终端切面）。
存储 Boolean 可选 设为 True 触发长度存储操作，将计算得到的长度写入Rhino物件属性。也可通过组件内置按钮代替。默认值为 False。

📤 输出参数

名称类型说明
长度 Number 计算得到的型材长度值，保留一位小数。单位与模型单位一致（通常为mm）。
边界线 Curve 仅弯曲型材模式输出。切割后边界框的最长边线，代表型材的有效长度基准线，可用于后续的加工定位。
边界框 Brep 仅弯曲型材模式输出。切割后的弯曲边界框实体，是截面外围沿路径扫掠后经端部切割的纯净实体。

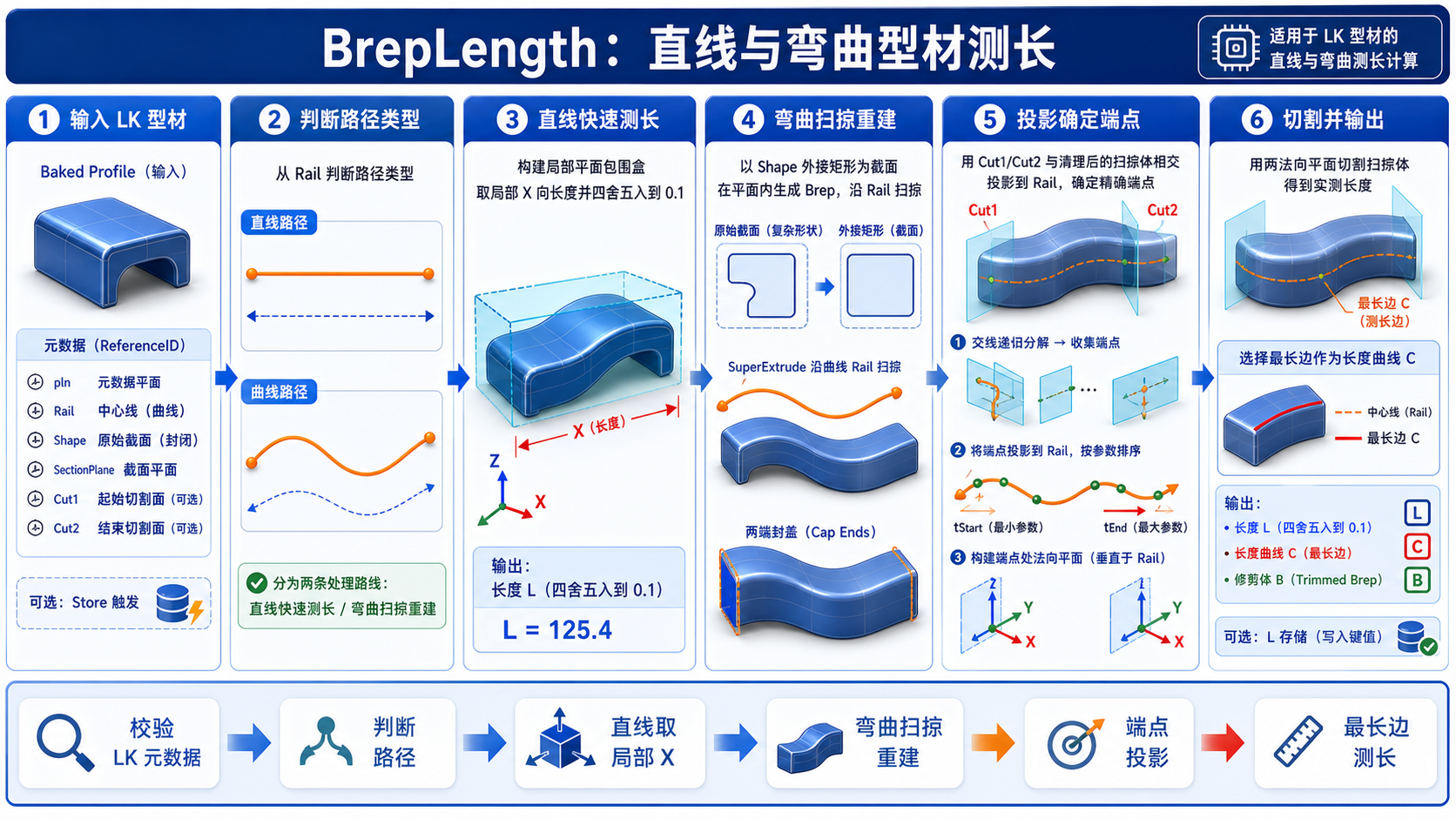

🧠 核心算法详解

模式一：直线型材长度计算

适用条件：型材的拉伸路径（rail）为直线（通过 IsLinear(1) 判断）。

计算流程：
1 从Rhino物件属性中读取局部坐标平面（pln）
2 使用 BoundingBoxCalculator 在局部坐标系中计算型材模型的边界框
3 读取边界框的 X 轴长度 —— 在LK系统中，型材的局部坐标 X 方向即为主方向（长度方向）
4 结果四舍五入保留一位小数

特点：计算量小，速度快，适用于所有直线型材。

模式二：弯曲型材长度计算

这是该组件的核心复杂度所在。弯曲型材无法像直线型材那样直接读取边界框长度，因为其主方向不再与单一坐标轴对齐。组件采用"截面外轮廓→扫掠重建→切割面分析→提取最长边"的链路完成计算。

Step 1 —— 截面外矩形提取
从型材属性中读取截面（拉伸-截面）和截面平面（拉伸-截面pln）。使用 BoundingBoxCalculator.ToBoundingRectangle() 计算截面在截面平面上的外包围矩形。
为什么用外矩形？ 弯曲型材的截面本身可能有复杂的开孔和异形轮廓，但长度只取决于外轮廓的最外边界，所以取外矩形作为扫掠截面即可。

Step 2 —— 沿路径扫掠生成实体
将外矩形转换为平面Brep，使用 SuperExtrude 沿型材的拉伸路径（rail）进行扫掠，生成一个纯净的弯曲管状实体（不含内部任何开孔），然后执行 CapPlanarHoles 封闭端面。
注意： 这个实体还没有经过端部切割，是一个完整的沿路径扫掠体。

Step 3 —— 端部切割面提取
从属性中读取起端切面（起端切面）和终端切面（终端切面）。这些切面代表了型材两端实际被铣切后的端面位置。

Step 4 —— 相交分析（BrepIntersectionAnalyzer）
这是最关键的步骤。使用 BrepIntersectionAnalyzer 对扫掠实体与两个切割面进行相交分析：
▶ 通过 Intersection.BrepBrep 计算扫掠实体与切割面的相交曲线
▶ 对相交曲线进行递归分解：处理 PolyCurve → 段、PolylineCurve → 线段、NurbsCurve → 按连续断开
▶ 提取所有曲线段的端点，投影到路径曲线上
▶ 将投影点按路径参数排序，取首尾两端作为有效长度的端点
▶ 在两个端点处的路径曲线上创建垂直平面（PerpendicularFrame）—— 这就是实际切割平面的位置
Step 5 —— 平行布尔切割
使用 ParallelBrepBooleanDifference 用Step 4得到的两个垂直平面对扫掠实体进行切割，得到最终的切割后实体。

Step 6 —— 最长边提取
从切割后实体的所有边线中，按长度排序选出最长的一条作为型材的有效长度基准线。这条边线通常位于型材的一侧外缘。同时输出切割后实体供检查。

特点：精确度高，适用于任意弯曲路径；涉及BrepBrep相交和布尔运算，计算量较大。

⚙️ 完整执行流程

1
读取输入
型材模型
→
2
校验LK
标准属性
→
3
判断路径
是否直线
→
4
直线模式
或弯曲模式
→
5
输出长度
边界线/框
→
6
可选：
存储到属性
详细步骤：

1. 数据获取：从DA获取输入Brep和布尔值。如果Brep为空则退出。
2. 属性校验：通过ReferenceID找到Rhino场景中的物件，检查其UserDictionary是否包含以下键名：pln、拉伸-路径、拉伸-截面、拉伸-截面pln、起端切面、终端切面。缺少任何一个则报错"模型不符合LK系统要求"。
3. 模式判断：读取拉伸路径（rail），通过 IsLinear(1) 判断路径是否为直线。根据结果选择直线模式或弯曲模式执行。
4. 计算执行：按照上述算法执行对应的长度计算。
5. 结果输出：长度值始终输出；弯曲模式额外输出基准边线和切割后实体。
6. 存储操作：如果布尔输入为True或内置按钮被点击，将长度值通过 SetUserKey.Key 写入Rhino物件的UserDictionary，键名 L。

🧪 典型使用场景

场景详细说明
直线型材批量测长 在Grasshopper中批量输入多个直线型材，快速获取每个型材的长度，用于BOM清单统计或材料核算。
弯曲型材弧长测量 对于弧形或异形路径的弯曲型材，通过扫掠重建 + 切割面分析精确计算有效弧长，配合输出的基准线进行后续加工定位。
长度值存储 在计算得到满意的长度后，点击内置按钮或输入True触发存储，将长度值写入Rhino物件属性，方便后续通过其他组件读取、导出到Excel或用于自动化加工流程。
长度基准线提取 弯曲型材模式下，输出的边界线（最长边线）可作为后续加工或装配定位的基准线，用于CAM路径规划。

🔧 辅助类：BrepIntersectionAnalyzer

这个内部类是弯曲型材长度计算的核心。它专门用于分析扫掠实体与切割面之间的相交关系，确定切割平面的精确位置。

构造函数：
接收三个参数：扫掠实体（Brep A）、切割面列表（List<Brep>）、路径曲线（rail）。

Analyze() 方法完整流程：
1 计算相交曲线：对每个切割面，调用 Intersection.BrepBrep(扫掠体, 切割面)，获取两者之间的所有相交曲线。
2 曲线段分解：通过递归的 CurveSegments 方法将复杂的相交曲线分解为基本段（LineCurve、ArcCurve等），确保后续角点提取精确。
分解逻辑： PolyCurve → explode分段迭代、PolylineCurve → 逐段拆为LineCurve、NurbsCurve → 按G1不连续点断开。
3 角点收集：从所有分解后的曲线段中提取端点（首端点+所有末端点），这些点代表切割面与扫掠体的接触边界。
4 投影到路径：将所有角点投影到路径曲线（rail）上，找到它们在路径上的最近点。
5 确定端点：在投影点中，按路径参数（t值）排序，取t值最小和最大的两个点，分别为切割的起始端和终止端。
6 创建垂直平面：在两个端点处的路径上创建垂直平面（PerpendicularFrame），以此作为后续布尔切割的切割平面。
注意：终端平面的Y轴被反转（-YAxis），以符合布尔运算的方向要求。

该类的输出是一个 AnalysisResult 对象，包含相交曲线、角点、投影点、端点、切割平面等所有中间数据，但组件最终只使用 NormalPlanes（两个切割平面）。

⚠️ 注意事项

📋 组件信息

名称型材长度
英文名L
分类LK → Util
Exposurequinary（五级，搜索时较少显示）
显示文本L存储（按钮上显示的文本）
基类BoolButtonComponent
文件BrepLength.cs
GUID{12DB59F9-BF45-4809-8FD7-0909D7F8E0E2}
