多段线尺寸标注 · PolylineDim (Dim)
自动提取多段线每一段，批量生成对齐尺寸标注
📖 功能概述
输入一条多段线（Polyline），自动提取所有分段点，在每相邻两点之间创建对齐尺寸标注。输出每个线段的长度标注列表，支持自定义标注样式和偏移系数。
📥 输入参数
| 名称 | 类型 | 必填 | 说明 |
|---|---|---|---|
| 多段线 (C) | Curve | 必需 | 需要标注尺寸的多段线 |
| 标注样式 (S) | Text | 可选 | 标注样式名称，默认当前文档样式 |
| 距离 (O) | Number | 可选 | 尺寸偏移系数（字高的倍数，默认 1.5） |
📤 输出参数
| 名称 | 类型 | 说明 |
|---|---|---|
| 尺寸标注 (D) | LK_LineDim | 每段线对应的对齐尺寸标注对象列表 |

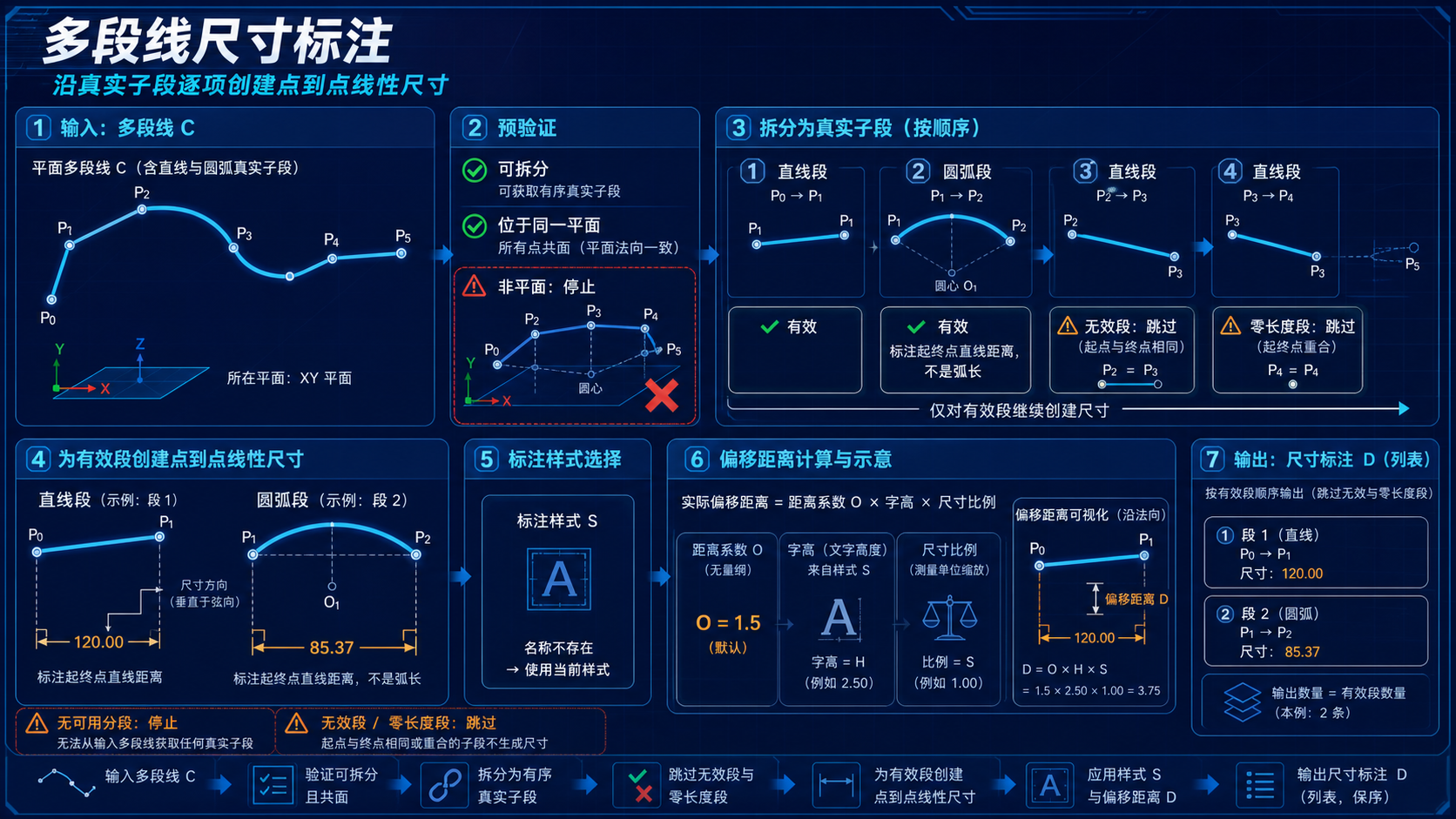

🧠 工作流程
1
输入多段线
→
2
提取 G1 转折点
→
3
逐段计算平面
→
4
LinearDimension.Create
→
5
输出标注列表
📋 组件信息
| 名称 | 多段线尺寸标注 |
| 英文名 | PolylineDim (Dim) |
| 分类 | LK → Dim |
| 基类 | GH_Component |
| GUID | 80295CBA-0323-41A1-8BB2-0FC82FE515E6 |
