多段线按边偏移 · PolylineOffsetByEdge2
对多段线的每条边指定不同的偏移距离，生成偏移后的多段线
📖 功能概述
输入一条多段线和一个偏移距离列表，对多段线的每条边分别应用不同的偏移距离，生成一条偏移后的新多段线。
- 支持闭合和开放两种多段线
- 每条边的偏移距离由距离列表的第 n 个值指定
- 支持非多段线输入（自动尝试转为 1 阶 NURBS 提取控制点）
- 在顶点处自动计算角平分线偏移方向，保证边与边的连接
- 暴露级别
GH_Exposure.primary，为主要组件
📥 输入参数
| 名称 | 类型 | 必填 | 说明 |
|---|---|---|---|
| 曲线 (C) | Curve | 必需 | 要偏移的多段线 |
| 距离 (D) | Number | 必需 | 每条边的偏移距离（list），数量必须与段数相等 |
📤 输出参数
| 名称 | 类型 | 说明 |
|---|---|---|
| 曲线 (C) | Curve | 偏移后的多段线 |

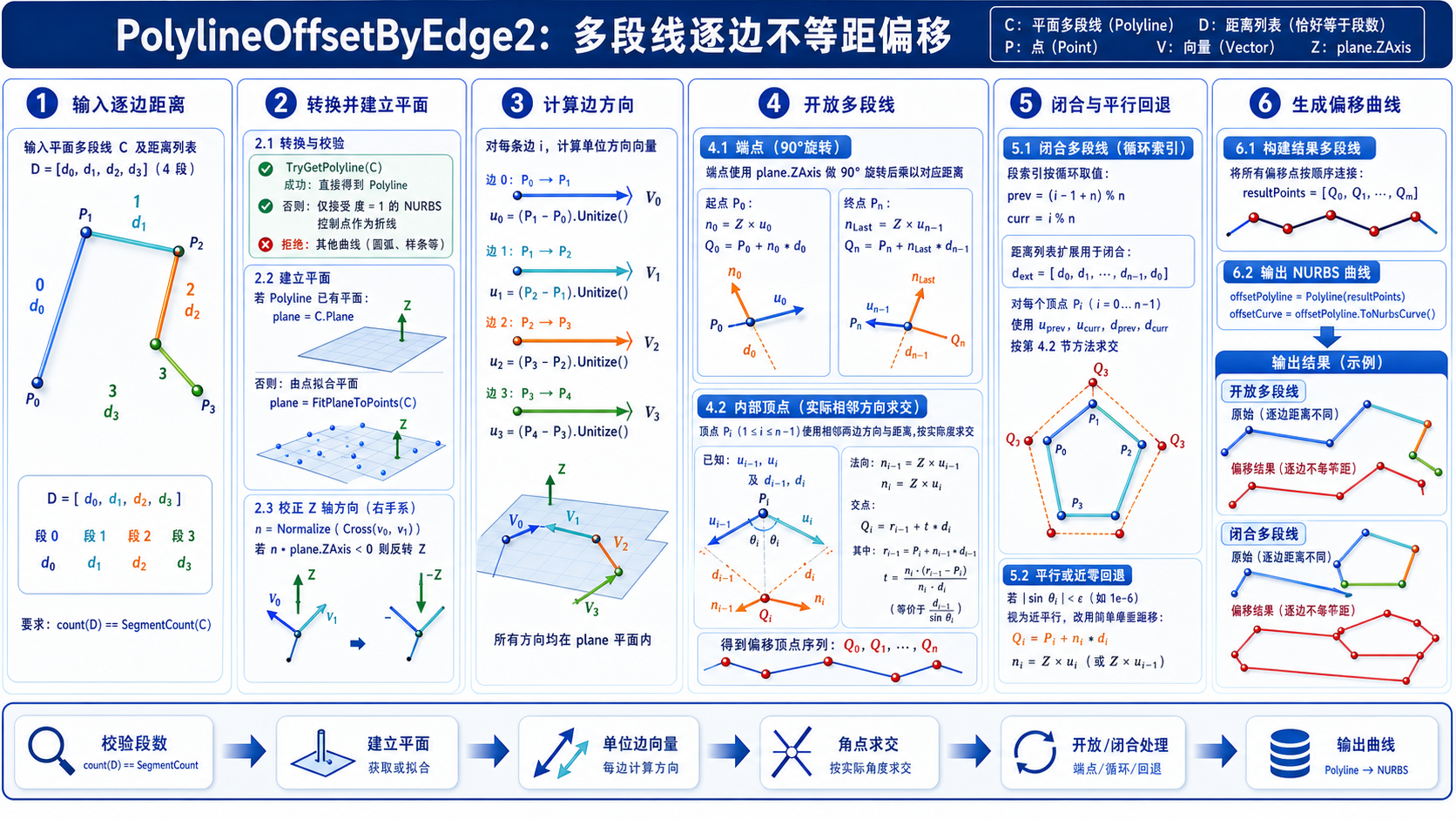

🧠 工作流程
1
输入多段线 + 距离列表
→
2
检查距离列表与段数匹配
→
3
获取多段线拟合平面
→
4
逐顶点计算角平分线偏移
→
5
输出偏移后多段线
🧪 典型使用场景
- 不等距型材 — 多段线轮廓各边偏移不同距离生成不等厚型材
- 渐变轮廓 — 轮廓各边按渐变距离偏移，实现非均匀缩放效果
⚠️ 注意事项
- 偏移距离列表的数量必须与多段线的段数相等
- 如果输入曲线不是多段线，组件会尝试将其转换为 1 阶 NURBS 再提取控制点
- 当两条相邻边平行（180°）时，使用简单垂直偏移，避免零除
- 在顶点处的偏移方向通过角平分线向量计算，保持连接平滑
📋 组件信息
| 名称 | 多段线按边偏移 |
| 英文名 | PolylineOffsetByEdge2 (PO) |
| 分类 | LK → Curve |
| 基类 | GH_Component |
| 暴露级别 | primary |
| GUID | 8223A908-A881-4D72-970D-FE6898993856 |
